Panoramica del prodotto

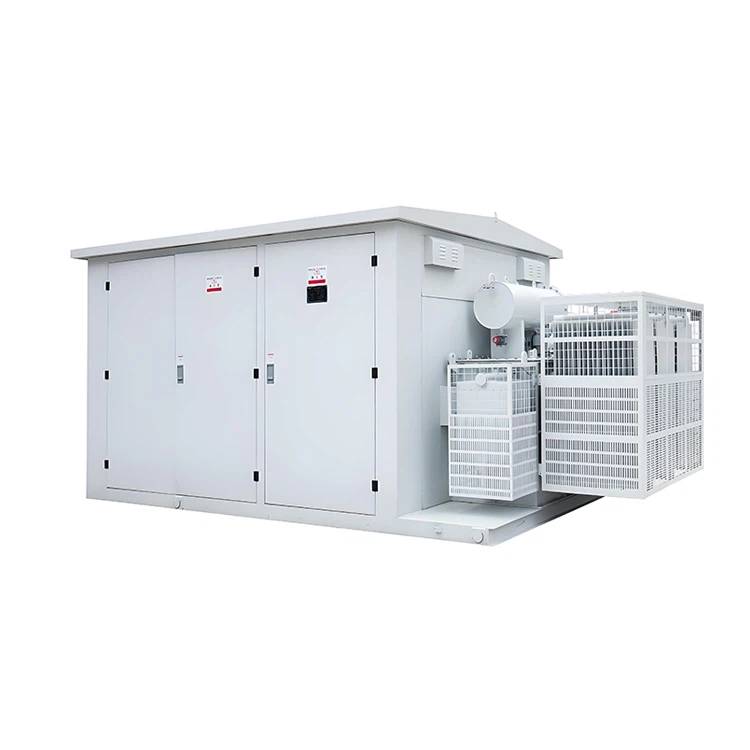

Il trasformatore di scatole fotovoltaici BS (trasformatore fotovoltaico in breve) è un nuovo tipo di sottostazione prefabbricata sviluppata indipendentemente da noi.
Questa sottostazione adotta una struttura immessa dall'olio e realizza ventilazione naturale attraverso dissipatori di calore esposti; Allo stesso tempo, è dotato di un sistema di protezione intelligente costituito da fusibili, interruttori di messa a terra, ecc., Che può garantire completamente il funzionamento sicuro dell'attrezzatura. In termini di progettazione strutturale, l'attrezzatura è altamente compatta, occupa solo il 58% dell'area dei trasformatori in scatole europei. Inoltre, ha le doppie caratteristiche di protezione e dissipazione del calore, che le consentono di adattarsi in modo flessibile a vari scenari di applicazione come le centrali elettriche fotovoltaiche e i progetti di energia eolica.
Caratteristiche del prodotto
Eccellente dissipazione del calore e prestazioni di protezione
La nostra scatola del trasformatore fotovoltaico e il dissipatore di calore sono esposti all'esterno della scatola, il che può sfruttare appieno l'ambiente naturale per la dissipazione del calore e avere buone prestazioni di dissipazione del calore. I restanti compartimenti vivi sono tutti compartimenti sigillati indipendenti separati da partizioni, che possono effettivamente impedire la polvere, l'umidità, ecc. Di entrare, migliorare l'affidabilità e la sicurezza dell'attrezzatura.
Design strutturale ragionevole
Il trasformatore di scatole fotovoltaiche è costituito da tre parti: camera ad alta tensione, stanza a bassa tensione e trasformatore, di solito disposti a forma o triangolo "L". Questa disposizione può utilizzare efficacemente lo spazio, rendere la struttura della scatola più compatta e facilitare il trasporto e l'installazione in loco. È anche favorevole alla connessione elettrica e alla dissipazione del calore tra le varie parti.
Materiale in scatola eccellente
La scatola del trasformatore è realizzata in piastra in acciaio rotte a freddo o piastra in acciaio inossidabile, con superfici interne ed esterne lisce, prive di ruggine, peeling del rivestimento, danni da impatto e altri difetti, che estendono la durata della scatola e gli consente di adattarsi a vari ambienti naturali duri all'aperto.
Parametri tecnici principali
|
Capacità nominale (KVA) |
Alta tensione (HV) / bassa tensione (LV) |
630~8000 |
|
|
Tensione (KV) |
Tensione nominale su un lato ad alta tensione |
35(36, 36.5, 37, 38.5) |
|
|
Tensione operativa massima del sistema |
40.5 |
||
|
Tensione nominale sul lato a bassa tensione |
Per la generazione di energia eolica |
0.69(0.95, 1.14) |
|
|
Per la generazione di energia fotovoltaica (PV) |
0.48, 0.5, 0.54, 0.6(0.63, 0.8) |
||
|
Livello di isolamento classificato (KV) |
Tensione di resistenza della frequenza di alimentazione sul lato dell'interruttore ad alta tensione |
95 |
|
|
Frequenza di potenza Restringere la tensione del corpo del trasformatore |
85 |
||
|
Lightning Impulse Restringe Tensione (picco) |
200 |
||
|
Tensione di resistenza della frequenza di alimentazione sul lato a bassa tensione del trasformatore |
5 |
||
|
Gruppo di connessione |
Per la generazione di energia eolica |
Dyn11 |
|
|
Per la generazione di energia fotovoltaica (PV) |
Dy11 o yd11; dyn11, dy11y11 或 yd11d11 |
||
|
Valutazione della protezione (valutazione IP) |
Serbatoio dell'olio |
IP68 |
|
|
Camere ad alta tensione e bassa tensione |
IP54 |
||
|
Dopo aver aperto la porta della camera ad alta tensione |
IP3X |
||
|
Frequenza nominale (HZ) |
50/60 |
||
|
Numero di fasi |
3-Fase |
||
Livello di tensione di 35 kV
|
Nome componente |
Tensione nominale (KV) |
Corrente classificata (a) |
Tensione di resistenza della frequenza di potenza (fase-fase / attraverso la rottura) (KV) |
Lightning Impulse Restringe Tensione (KV) |
Short-time Restringe Current Duration (KA/S) |
Picco di resistenza alla corrente (KA) |
Vita meccanica (operazioni) |
|
Interruttore di carico a vuoto (o interruttore a vuoto) |
40.5 |
630, 1250 |
95 /115 |
185/215 |
20/4 25/4 31.5/4 |
50 63 80 |
10000 |
|
Fusibile limitante corrente (non applicabile per gli interruttori) |
40.5 |
16, 20, 25, 31.5, 40, 50, 63, 80, 100 |
95 |
185 |
Corrente di rottura massima classificata (KA): 31,5 |
||
Livello di tensione di 10kV
|
Nome componente |
Tensione nominale (KV) |
Corrente classificata (a) |
Tensione di resistenza della frequenza di potenza (fase-fase / attraverso la rottura) (KV) |
Lightning Impulse Restringe Tensione (KV) |
Short-time Restringe Current Duration (KA/S) |
Picco di resistenza alla corrente (KA) |
Vita meccanica (operazioni) |
|
Interruttore di carico a vuoto (o interruttore a vuoto) |
12 |
630, 1250 |
42 |
75/85 |
20/4 |
50 63 80 |
10000 |
|
Fusibile limitante corrente (non applicabile per gli interruttori) |
12 |
16, 20, 25, 31.5, 40, 50, 63, 80, 100, 160, 200 |
42 |
75 |
Corrente di rottura massima classificata (KA): 50 |
||
